ヘッドライトについて
←back ↑menu ↑top forward→
 ひろっくす  - 13/3/12(火) 12:55 -

いつもお世話になります
ヘッドライトの不点灯なのですが、皆様と症状が違うようなので投稿しました

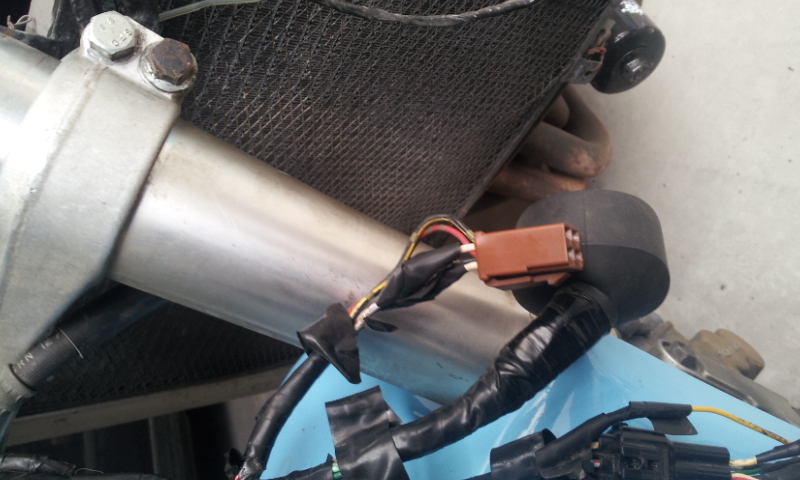

写真の茶色いカプラー（リレーのカプラ）の白黒、白黄の配線をリレーを外して直結すると点灯します


新品のリレーを付けても点灯しませんでした

また、ジャンクションボックスも中古の物（正常と確認済）の物に交換してもダメでした

現在は先程の線（白黒、白黄）を直結してスイッチを増設して応急処置をしています
ちなみにキーオフでも点灯する状態です

同じような症状の方がいたら対策方法を教えていただきたいのですが・・・・
よろしくお願いします

添付画像
【20130312_103515.jpg : 243.9KB】
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： 20130312_103515.jpg
・サイズ ： 243.9KB
Re(1):ヘッドライトについて
←back ↑menu ↑top forward→
 ジョー  - 13/3/13(水) 19:48 -

モデルが分かりませんが、大して変わりは無いでしょうから・・・
ロービームが付かないんですかね？
ハイも両方ですか？
ジャンクションボックスも交換している様ですから
フューズ切れはないとします。

配線図上だと赤/黄（添付の画像の赤線）がリレーのカプラーに有ると思います。
ここに電源が来ているかを確認しましょう。
ここに電源が来ていなければ、その先はHi-Lowの切り替えスイッチになります。
Hiが付くならここが原因じゃないですかね？

HiもLowも付かないなら、黒/黄のアース回路の不良、切り替えスイッチの不良、ヘッドライトスイッチが付いていれば、ヘッドライトスイッチも原因になりますね。

▼ひろっくすさんwrote:に返信
>いつもお世話になります
>ヘッドライトの不点灯なのですが、皆様と症状が違うようなので投稿しました
>
>写真の茶色いカプラー（リレーのカプラ）の白黒、白黄の配線をリレーを外して直結すると点灯します
>
>
>新品のリレーを付けても点灯しませんでした
>
>また、ジャンクションボックスも中古の物（正常と確認済）の物に交換してもダメでした
>
>現在は先程の線（白黒、白黄）を直結してスイッチを増設して応急処置をしています
>ちなみにキーオフでも点灯する状態です
>
>同じような症状の方がいたら対策方法を教えていただきたいのですが・・・・
>よろしくお願いします
引用なし
パスワード
Re(2):ヘッドライトについて
←back ↑menu ↑top forward→
 ひろっくす  - 13/3/14(木) 21:27 -

ジョー様
モデルはＢ１です
赤い配線は電気は来ていませんでした・・・・
ハイもローも点灯しない状態でリレーの付いているところの配線をジャンプさせれば常時点灯（バッ直状態）で
点灯する状態です
そこにオンオフスイッチを付けて急場をしのいでいます
明日にでもハイロースイッチを点検してみます！！
ありがとうございます

▼ジョーさんwrote:に返信
>モデルが分かりませんが、大して変わりは無いでしょうから・・・
>ロービームが付かないんですかね？
>ハイも両方ですか？
>ジャンクションボックスも交換している様ですから
>フューズ切れはないとします。
>
>配線図上だと赤/黄（添付の画像の赤線）がリレーのカプラーに有ると思います。
>ここに電源が来ているかを確認しましょう。
>ここに電源が来ていなければ、その先はHi-Lowの切り替えスイッチになります。
>Hiが付くならここが原因じゃないですかね？
>
>HiもLowも付かないなら、黒/黄のアース回路の不良、切り替えスイッチの不良、ヘッドライトスイッチが付いていれば、ヘッドライトスイッチも原因になりますね。
>
>▼ひろっくすさんwrote:に返信
>>いつもお世話になります
>>ヘッドライトの不点灯なのですが、皆様と症状が違うようなので投稿しました
>>
>>写真の茶色いカプラー（リレーのカプラ）の白黒、白黄の配線をリレーを外して直結すると点灯します
>>
>>
>>新品のリレーを付けても点灯しませんでした
>>
>>また、ジャンクションボックスも中古の物（正常と確認済）の物に交換してもダメでした
>>
>>現在は先程の線（白黒、白黄）を直結してスイッチを増設して応急処置をしています
>>ちなみにキーオフでも点灯する状態です
>>
>>同じような症状の方がいたら対策方法を教えていただきたいのですが・・・・
>>よろしくお願いします
引用なし
パスワード
Re(3):ヘッドライトについて
←back ↑menu ↑top forward→
 銀鮫  - 13/4/7(日) 6:46 -

バイクが調子悪いと悲しくなっちゃいますよね。
全く関係ないかもしれませんが、最近2例もありましたので参考までに記載させて頂きます。

例は、
・症例2台共にA型
・オーナーはそれなりの整備力を持った人（エンジンを組みバラシは出来ないが、ヘッドパッキン、タイヤ程度はで自分で交換できる程度の技量）
・2台共にそれぞれ異なるHIDを装備
・症状は片目＆不点灯＆ちらつき（点灯ユニットは電源直結なら点灯する）

原因
頻繁な整備によるコネクターの固定爪のゆるみと、接点部の酸化（錆）。

場所
ラジエター左横の集中コネクター（ラジエターキャップの反対側）
点火プラグ交換時に殆どの人が一時外す大きな配線コネクター　特徴としてジャンクションボックス
からフロントのメインキー、ヘッドライトに配線が伸びる中継点。

症状
1車は錆による電気の導通の遮断。
1車はプラグ交換後、再接続時爪が甘くなっているのに措置を施さ無かった為の振動による外れ。

私の場合は上記の両方にも当てはまり、それに気が付いたのは岡山国際サーキットを（ヘロヘロに）走るんだと意気込んで前日にプラグ交換をして、走行会を楽しんだ帰りの（自走で）高速道路でHIDが消灯したりちらついたりするのでSAで順番に確認していたら（ええ、サービスエリアでサイドカウルまで剥いて確認しました）
発見しました。　　
帰宅後、コネクターの接点部に発生していた白っぽい錆を全て番手の多い紙やすりや、やすりで磨き上げ
プラスティックに優しい接点回復剤を吹きかけましたらすっかり良くなりました。
今年で45,000km程に成る愛車ですが、そんなに雨の中を走った経験は無いのですが、カウルから巻き上げる
雨粒や湿気で錆が発生していた様です。（こんなところ滅多に見ないもんね。ビックリです！）

HID片目化の症状は、部品が●ーラムの初期の５５ｗで有る事とバラスター等を後部座席下へまで
延長コードで伸ばしていた事が原因であったようです。（バッテリーはユアサの最強物新品で電圧OK）


早く直ると良いですね。参考にして下さい。
引用なし
パスワード
Re(1):ヘッドライトについて
←back ↑menu ↑top forward→
 シーラパパ E-MAIL  - 13/4/11(木) 13:12 -

こんにちわ、私のA2のバイクもヘッドライトのトラブルを起こしたことが
ありました、単純だったので直ぐ治りましたが、その原因はなんとカプラーの
接触不良でした。
白い大きなメインのカプラーです、銀鮫さんのコメントにもありましたが
緩んでくるのかどうもしっくりはまらない感じがあって、そこが接触不良でした。
最終的にはオスとメスを合わせる方向に結束バンドで止めて処置シました。
無茶苦茶単純ですが参考までに。記憶ではどっかのカプラーの線がカプラーから
抜けたこともありました、古くなってきてますのでカプラ自体信用しない方向も
あるかもしれません。
